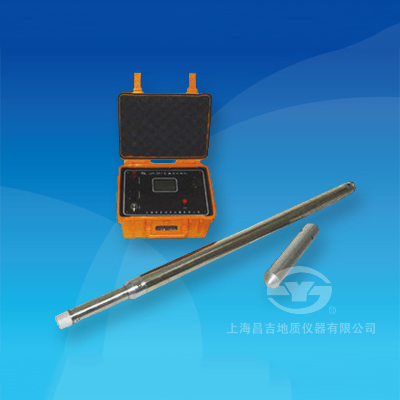

上海昌吉JJX-3A1型數字測斜儀

產品介紹

產品功能介紹

JJX-3A1型數字測斜儀是本公司最新研制的、數據人工記錄的、新型的數字井斜測量儀器，是公司傳統測斜儀器的升級換代產品，可用于垂直或定向井（孔）的頂角和方位角的測量，也可用于定向鉆孔頂角、方位角的測量，是非磁性礦區工程、水文、油田、煤田、地質等領域孔徑大于54㎜的井斜測量的優選儀器。


一、主要技術特點

1、采用高精度的重力加速度計和三維磁阻傳感器組成儀器測量系統，靈敏度高、重復性好、體積小。
2、應用現代數字信號處理技術進行測量系統的結構、電氣和機械參數誤差分析，準確計算頂角和方位角，使測量結果達到高精度的要求。
3、采用新型A/D轉換的單片機作為測斜探管數據采集系統，實現高精度數據采集。
4、應用現代通信編碼長線傳輸技術，實現長電纜數字信號可靠傳輸，提高儀器的抗干擾能力。
5、測斜探管取消了重錘擺動部件，使儀器抗震性能極大地提高；實際測點深度間隔及測點數可任意選擇，提高了測量效率。
6、采用高亮度液晶顯示器顯示測量結果，方便野外作業和數據現場記錄。


二、主要技術指標和參數

1、測斜深度：                                    ≤1200米；
2、參數測量范圍與精度
頂角測量范圍：                                   0º～50º；測量精度為±0.2º；
方位角測量范圍：                               0º～360º；
頂角 1º～3º時：                                 測量精度為±5º；
頂角3º～50º時：                                測量精度±為3º；
3、測量方式：                                    定點測量，測點深度間隔及測點數任意確定；
4、記錄方式：                                    現場人工記錄；
5、工作電源：                                    AC220V±10% ，50Hz；
6、地面控制單元工作環境：溫度：    -10℃～50℃；相對濕度：≤85%；
7、測斜探管工作環境：溫度：           0℃～75℃；承壓：≤15MPa；
8、外型尺寸與重量：地面儀器：        270㎜×220㎜×155 ㎜；2.4 (kg)；
       測斜探管：                                   &pHi;54㎜×1345㎜；13.5 (kg)。
