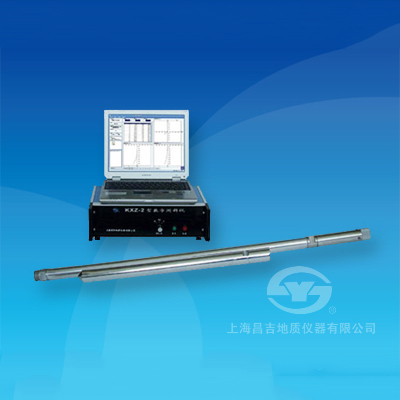

上海昌吉KXZ-2型水平數字測斜儀

產品介紹

產品功能介紹

KXZ-2型水平數字測斜儀是專為測量水平和定向鉆孔的傾斜角和方向而研制的新型測斜裝置，可廣泛應用于礦業、水利、鐵道、建設等部門的地質工程、施工、檢測中非磁性巖層中的水平和定向孔測量。

一、主要技術特點

1、采用高性能傳感器測量與數字信號處理技術相結合，測量結果精度高、穩定性好。
2、井下儀器與地面控制單元采用數據編碼長線傳輸技術、電纜傳輸數據準確可靠。
3、筆記本電腦顯示清晰、直觀的測量數據及平面、剖面、側面投影圖，并可存儲測量數據，用于室內回放和作進一步的研究分析。
4、連接彩色噴墨打印機可打印A4版面測斜數據、平面、剖面、側面投影圖及空間軌跡圖。

二、主要技術指標和參數

1、測斜深度：                        ≤1200米
2、頂角測量范圍：         　    (-60～60)°，誤差為±0.1°；
方位角測量范圍：      　         (0～360)°，誤差為±1.5°；
工具面向角測量范圍：   　     (0~360)°， 誤差為±2.0°(備選參數)；
3、測量方式：             　        定點測量，測點深度間隔及測點數任意確定；
4、工作電源：            　         AC220V/50Hz；
5、地面控制單元工作環境：   溫度：-10°C～50°C；相對濕度：≤85%；
6、測斜探管工作環境：          溫度：0°C～55°C；耐壓：≤15MPa
7、地面控制單元：                 外型尺寸：385㎜×300㎜×240㎜ ；重量：8kg；
8、測斜探管外型尺寸：     　 &pHi;40㎜×1600mm； 重量：7kg；
9、記錄方式：             　       實時記錄日期、時間，打印測量結果。
