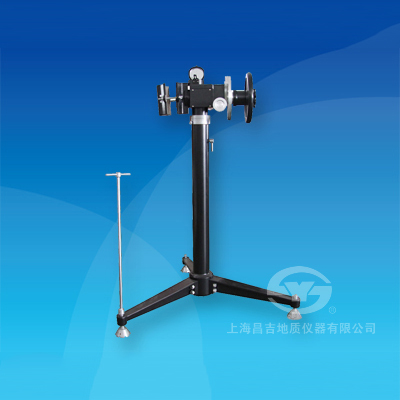

上海昌吉JJG-3測斜儀校驗臺

產品介紹

產品功能介紹

  JJG-3型測斜儀校驗臺是根據中華人民共和國地質礦產行業標準DZ 0023《測斜儀校驗臺通用技術條件》所規定的要求設計制造的，是本公司JJG-2型測斜儀校驗臺的升級產品，頂角的測量精度大大提高，特別適用于頂角高精度測量的需求。
  本儀器適用于對各類測斜儀器作地面校驗和驗收，以測定或檢查測斜儀頂角和方位角的測量精度。
  專業的公司生產專業的設備，頂角高精度校驗的專用設備，全國獨此一家！


一、主要技術特點

1、頂角的測量范圍為 0°~90°，測量精度可達1.8′，是目前國內頂角測量精度最高的校驗臺。
2、具有頂角微調裝置，可方便精確地調整頂角的位置。
3、儀器的所有零件、緊固件、器件、部件等全部采用無磁材料制成。
4、儀器制作精良，技術先進，檢測精度高，完全符合技術指標規定的要求。
5、夾持直徑為&pHi;62㎜～&pHi;76㎜，使用專用夾塊，可適用于各種直徑的測斜儀器的校驗。


二、主要技術指標和參數

1、頂角
⑴ 測量范圍：             0°~90°；
⑵ 測量精度：             1.8′；
⑶ 角度盤刻度分度：  1°；
⑷ 刻度誤差：             不大于1.8′；
⑸ 游標讀數：             1.2′。
2、方位角
⑴ 測量范圍：             0°~360°；
⑵ 測量精度：             12′；
⑶ 度盤刻度分度：      1°；
⑷ 刻度誤差：             不大于3′；
⑸ 游標讀數：             12′。
3、水準泡靈敏度：     30″∕2ｍｍ。
4、夾持直徑：            校驗臺能夾持測斜儀的直徑不大于&pHi;115毫米。
5、不垂直度誤差：     校驗臺水平軸、垂直軸與夾具中心的不垂直度誤差不超過12＇。
6、外形：                   直徑1公尺、高1.18公尺。
