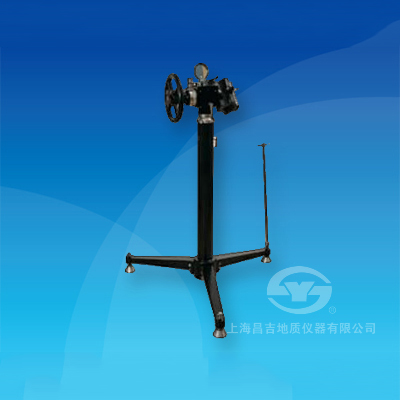

上海昌吉JJG-2型測斜儀校驗臺

產品介紹

產品功能介紹

本儀器適用于對各類測斜儀器作地面校驗和驗收，以測定或檢查測斜儀頂角和方位角的測量精度。

一、主要技術特點

1、儀器的所有零件、緊固件、器件、部件等全部采用無磁材料制成。
2、儀器制作精良，技術先進，檢測精度高，完全符合技術指標規定的要求。
3、夾持直徑為&pHi;62㎜～&pHi;76㎜，使用專用夾塊，可適用于各種直徑的測斜儀器的校驗。

二、主要技術指標和參數

1、校驗臺頂角刻度盤：    每分格為1°，每格刻度分劃間隔誤差不大于±3＇，用游標讀數測量誤差＜±6＇。
2、校驗臺方位角刻度盤： 每分格為2°，每格刻度分劃間隔誤差不大于±3＇，用游標讀數測量誤差＜±12＇。
3、水準泡靈敏度：            為4＇，誤差＜±20%。
4、夾持直徑：                   校驗臺能夾持測斜儀的直徑不大于&pHi;115㎜。
5、不垂直度誤差：            校驗臺水平軸、垂直軸與夾具中心的不垂直度誤差不超過12＇。
6、外形：                          直徑1米、高1.18米。
