上海昌吉PAV-1型瀝青壓力老化系統

產品介紹

產品功能介紹

本系統是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0630-2011《壓力老化容器加速瀝青老化試驗》、中華人民共和國石油化工行業標準SH/T 0774-2005《瀝青加速老化試驗法（PAV法）》所規定的要求、及參考ASTM D6521和 AASHTO PPI的試驗方法設計制造的，可模擬瀝青在道路使用過程中發生的氧化老化，適用于評價不同瀝青在試驗溫度和壓力條件下的抗氧化老化能力。

一、主要技術特點

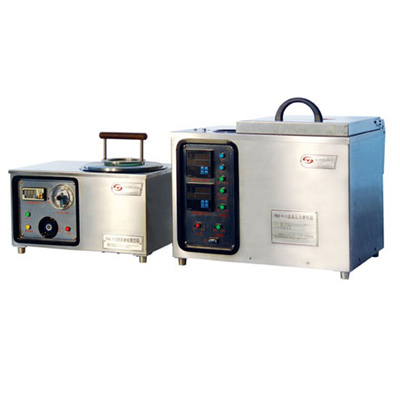

1、本系統由PAV-1-1瀝青壓力老化箱和PAV-1-2瀝青老化真空箱組成。
2、本系統的制造、安裝、使用符合《特種設備安全監察條例》的相關規定。
3、本系統配有計算機，高壓老化試驗由計算機控制和監測，整個試驗過程完全由計算機控制自動完成。
4、本系統的各項技術指標均達到同類進口設備的要求，是理想的進口設備的替代產品。

二、主要技術參數及指標

（一）PAV-1-1瀝青壓力老化箱
1、電源電壓：                  AC（220±10%）V，50Hz；功率1.1kW
2、壓力容器工作容積：     13L
3、額定工作溫度：           110℃±5℃
4、額定工作壓力：           2.1MPa ±0.01MPa
5、外形尺寸                    630㎜×450㎜×500mm(長×寬×高)
（二）PAV-1-2瀝青老化真空箱
1、電源電壓：                AC（220±10%）V，50Hz；功率0.9kW
2、真空容器工作容積：   13L
3、額定工作溫度：         180℃±5℃
4、額定工作壓力：         絕對壓力15kPa
5、外形尺寸                  560㎜×390㎜×350mm(長×寬×高)
（注：工作時需要用壓縮空氣）


產品配置清單

一、PAV-1型 瀝青壓力老化系統配套清單（出廠標配）

序號	名    稱	單位	數量	備 注
1	PAV-1-1瀝青壓力老化箱	臺	1
2	PAV-1-2瀝青老化真空箱	臺	1
3	數據采集軟件光盤	張	1
4	減壓閥與管件	個	1
5	壓力供氣管	根	1
6	真空硅膠管（&pHi;14X3mm）
7	22mm套筒扳手	個	1
8	螺栓防咬劑	瓶	1
9	串口線	根	1
10	USB轉R232串口通用線	根	1
11	○型密封圈（&pHi;5.7×258裝機2只）	只	4
12	○型密封圈（&pHi;2.65×126裝機1只）	只	2
13	壓力樣品盤架	個	1
14	真空樣品盤架	個	1
15	樣品盤	只	10
16	真空泵	臺	1
17	電源線	根	2
18	儀表使用說明書（壓力、溫度）	份	各1
19	壓力容器證明書（正壓、負壓）	份	各1
20	使用說明書	份	1
21	合格證書	份	1
22	產品保修卡	份	1
23	爆破片安全裝置定期檢查、使用、維護、更換記錄表	份	1


二、PAV-1型 瀝青壓力老化系統安裝所需試劑、器材
（一）儀器工作條件
1、工作電源：   AC（220±10% ）V、50Hz
2、外形尺寸：   560㎜×390㎜×350㎜(長×寬×高)
（二）儀器安裝所需試劑、器材
需準備壓縮空氣一瓶。

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。
