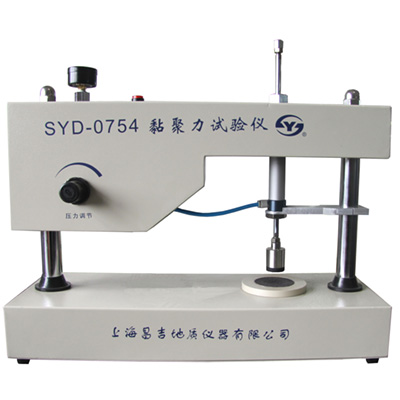

上海昌吉SYD-0754型黏聚力試驗器

產品介紹

產品功能介紹

本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0754-2011《稀漿混合料黏聚力試驗》所規定的要求設計制造的，適用于測定乳液與骨料的粘結程度，確定稀漿封層施工后開放交通時間的專用儀器，是乳化瀝青稀漿封層混合料配合比試驗中的關鍵設備。

一、主要技術特點

1、本儀器為臺式結構，設計新穎，結構合理，使用方便。
2、本儀器的結構設計、試驗器具的規格尺寸等均符合T0754標準的要求。
3、本試驗器攜帶方便，既可以做室內試驗，也可以在施工現場使用，廣泛適用于各施工單位、科研院所分析與確定乳化瀝青與骨料粘結程度的試驗。

二、主要技術參數及指標

1、橡膠墊直徑：    &pHi;28.6mm；
2、橡膠墊厚度：    6.4mm；
3、橡膠墊硬度：    HRC60；
4、最大壓力：       1Mpa；
5、圓形試模：       &pHi;60mm×6mm；&pHi;60mm×10mm；
6、扭力扳手：       (0～5)N•m。
7、外形尺寸：       535㎜×205㎜×420㎜（長×寬×高）。
8、工作電源：       AC（220±10%）V；50Hz。

三、選配件

1、天平：              稱重500g，感量不大于0.1g；
2、烘箱：              帶強制通風，溫度能控制在（60±3）℃；
3、空氣壓縮機：   巨霸AU1511型空壓機（推薦）。


產品配置清單

一、SYD-0754型 黏聚力試驗儀儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備 注
1	“黏聚力試驗儀”主機	臺	1
2	圓環試模	個	各3
3	扭力扳手	個	1
4	扳手套	個	1
5	連接管（帶氣門芯）	根	1	PV管2米
6	異徑接頭	只	1
7	橡膠墊片	片	2
8	摩擦墊	片	3	已裝機1片
9	使用說明書	份	1
10	合格證	份	1
11	產品保修卡	份	1



產品維護保養

SYD-0754型黏聚力試驗器
操作規程和使用維護說明

一、安裝調試操作規程

（一）試驗前的準備
1、使用本儀器前應仔細閱讀使用說明書。
2、仔細閱讀T 0754-2011《稀漿混合料黏聚力試驗》標準，了解并熟悉標準所闡述的準備工作、試驗步驟和試驗要求。
    3、按T 0754-2011標準所規定的要求，準備好試驗用的各種試驗器具、材料等。
4、檢查本儀器的工作狀態，應符合本說明書所規定的工作環境和工作條件。
5、檢查本儀器的外殼，必須處于良好的接地狀態，外接電源線必須有良好的接地端。
（二）儀器標定
    用220號粗砂紙做“黏聚力試驗”，10次試驗扭矩扳手讀數最大值和最小值的差值應小于0.3N&midDOt;m，測量結果的標準差不應大于0.2N&midDOt;m。
（三）試樣準備
1、按照拌和試驗確定的混合料配比備料，通常以干礦料300g為準。
2、將礦料、填料倒入杯中，拌勻，再將水、添加劑倒入杯中拌勻，然后倒入乳化瀝青或改性乳化瀝青攔和，時間不超過30s±2s。
3、將稀漿混合料倒入預濕過的試模中，用油氈墊底，刮平，脫模并記時。試樣在25℃±2℃的環境下養生，養生30min后即可開始試驗。
（四）試驗方法
1、將試件于黏聚力試驗儀的測試臺上。
2、將氣動壓力壓在試件上，此時空氣壓力表的讀數應保持在200kPa。
3、保持壓力不變，將扭矩扳手測力表歸零并套住氣缸桿上端，在0.7～1.0s內平衡、堅定、水平地扭轉90°～120°，讀取扭矩扳手讀數。
4、按以下四種情況描述試樣的破損狀態：
⑴ 完全成型：試樣沒有任何破損或裂紋，沒有集料散落情況出現，壓頭在試樣表面打滑，表面瀝青膜可能被磨掉而留下圓形痕跡（與黏聚力值2.6N&midDOt;m等效）；
⑵ 中度成型：試樣表面沒有裂紋出現，但壓頭下的集料會被碾落或粘起（與黏聚力值2.3N·m等效）；
⑶ 初級成型：試樣表面有一條裂紋出現（黏聚力值2.0N·m等效）；
⑷ 未成型：多條裂紋出現，甚至整個試樣被碾散（黏聚力低于1.2N·m）。
5、升起壓頭，擦干凈后待下次測試使用。


二、注意事項

1、上述試驗方法適用于中華人民共和國交通部標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0754-2011《稀漿混合料黏聚力試驗》規定的要求。
2、考慮到做試驗的方便性，建議使用空壓機做氣源，但空壓機的排氣壓力必須小于0.8 Mpa（合適的規格為0.7 Mpa～0.8 Mpa,功率在1.5kw左右）?？諌簷C附φ6mm或φ8mm快插尼龍排氣管。
3、空壓機氣罐排氣口處必需按裝空氣過濾器（濾芯在40μm以上）和壓力表（量程大于1 Mpa）。
4、黏聚力試驗儀的氣動回路，采用快裝式管子接頭，如果試驗中發現接頭漏氣，將管子往接頭內插牢即可。
5、試驗后要注意對儀器進行清掃和保養，保證機器的干凈，沒有骨料及瀝青。
6、試驗中要嚴格按照操作規程，保證試驗的順利進行。
警告：儀器出現故障時應立即切斷電源，請專業技術人員檢修并排除故障后方可繼續使用，防止發生意外！
